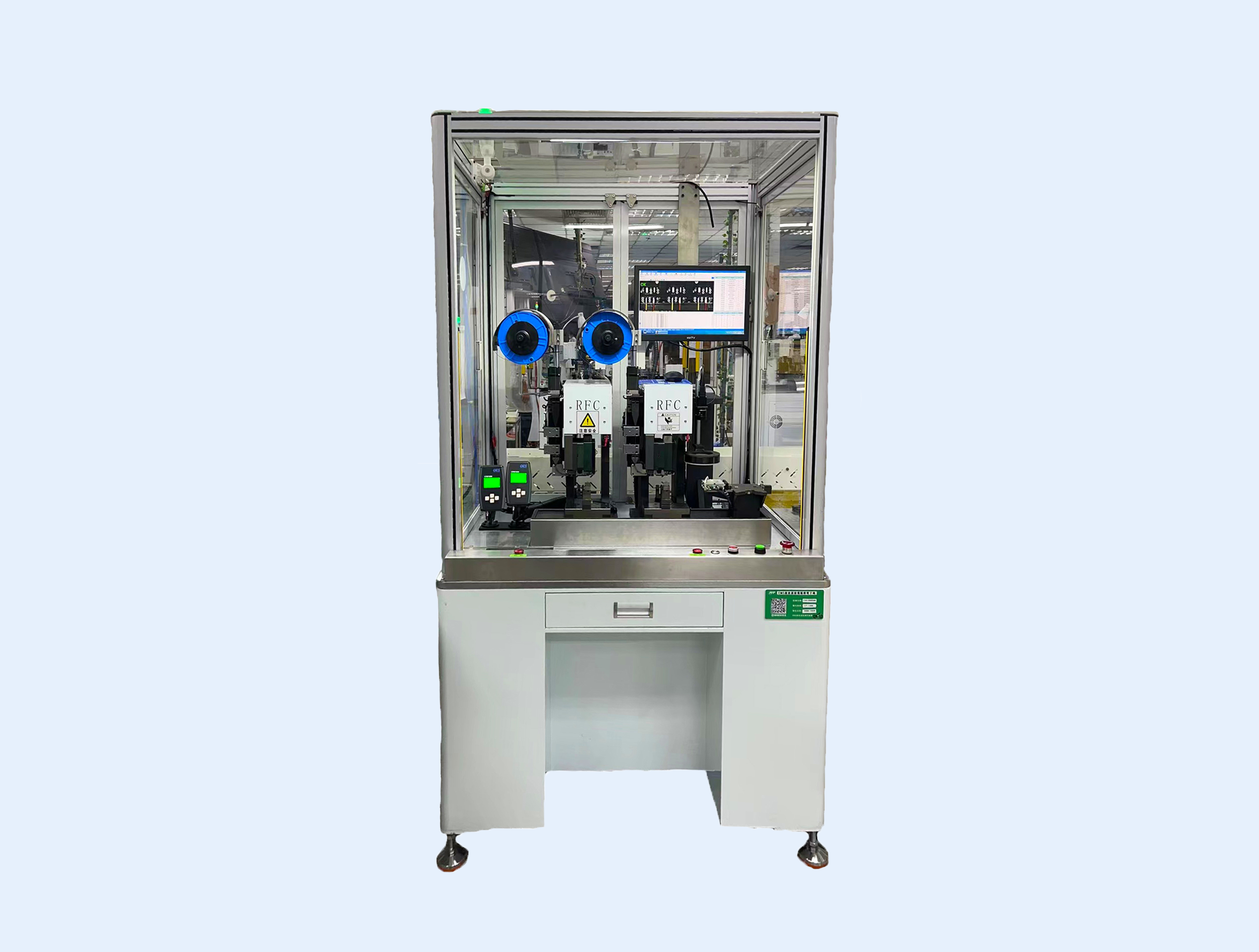

LB-K18GZ PCB伺服压接机

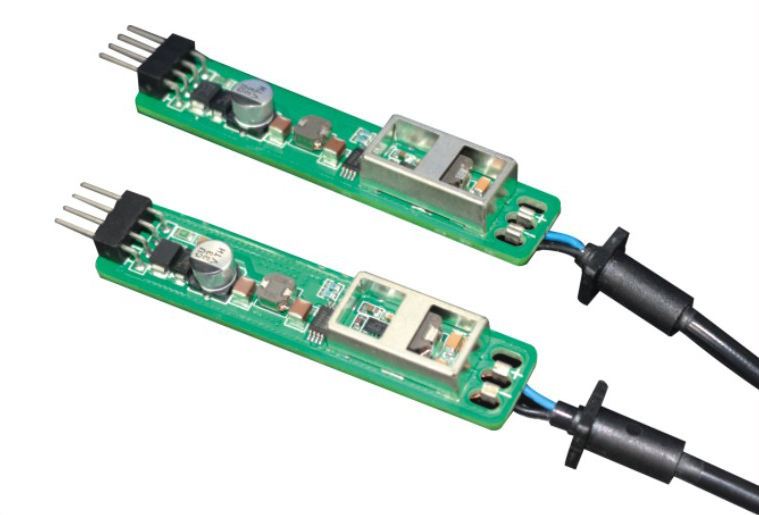

| 样品图 |
|
工装夹具 |   |
|||||
|
压力 监控 分析 系统 |
  |
压力 检测图 |
  |
|||||
| 特别说明 | ||||||||
| 工装夹具是根据导线和零部件的形状和尺寸进行定制的，人工将导线和零部件摆放置工装夹具中，工装夹具是通过伺服电机自动在装载区和工作区之间移动，每个 控 制 器都是根据应用定制的，它可在防止部件损坏的同时确保操作的准确性和安全性。 该设备是新型自动伺服压接铜带机，广泛应用于线材与线材压接、导线拼接、PCB线路板与导线铜带压接专用设备。 采用伺服电机配置，工装夹具是根据产品和物料接线距离定制，由操作员把物料(线材和连接器)放在工装夹具中，启动脚踏开关，输送模组是自动将工装夹具送至压接刀模处，铜带经过自动切断、成型、与物料进行压接，然后输送模组自动输送成品出安全位置，且无废料产生，节省成本。 机台系统全程监控压接产品的质量，更有效的区分良品与不良品，检测的数据以建立产品压力检测数据库并对生产的产品进行分析。 可加装CCD外观检测影像系统，通过CCD影像相机对检测成型成品的多角度拍摄，在线检测产品尺寸位置、外观缺陷检测功能、识别产品形状和颜色并对其进行分析，以建立产品数据库； |
||||||||
| 设备技术参数 | ||||||||
| 压接力 | 2.0T/3.0T | |||||||
| 压接时间 | 约12秒 | |||||||
| 保压时间 | 可调 | |||||||
| 电机功率 | 伺服电机750W | |||||||
| 电源功率 | AC220V/60HZ | |||||||
| 线材直径 | AWG32#-AWG10# | |||||||
| 送料长短参数 | 30mm以下 | |||||||
| 铜带宽带 | 1.0mm-8.0mm | |||||||
| 压接精度 | ±0.05mm | |||||||
| 外形尺寸 | 700*800*1200mm | |||||||
| 重量 | 约450KG | |||||||
| 驱动方式 | 伺服电机 | |||||||
